SolidPlant 工廠布局設計軟件

SolidPlant 工廠布局設計軟件

SolidPlant基于SolidWorks運行的工廠布局三維設計軟件，可提供工廠布局、工廠設計、鋼結構設計、管道設計解決方案，它將工廠設計方案和3DCAD機械結構設計軟件SOLIDWORKS完整集成，界面友好、易學易用。以往，工廠布局設計工程師只能在2DCAD環境下進行繪圖設計，現在使用SoliPlant軟件可以讓您體驗更高的效率的3D設計。

立即購買

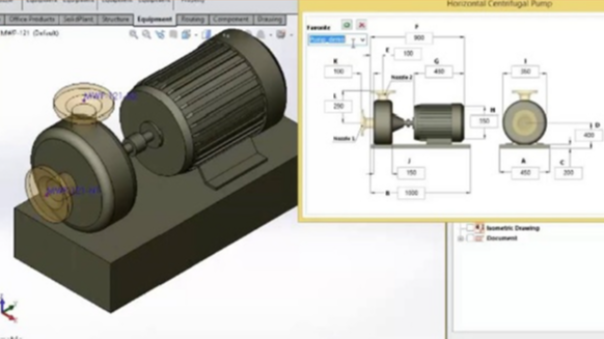

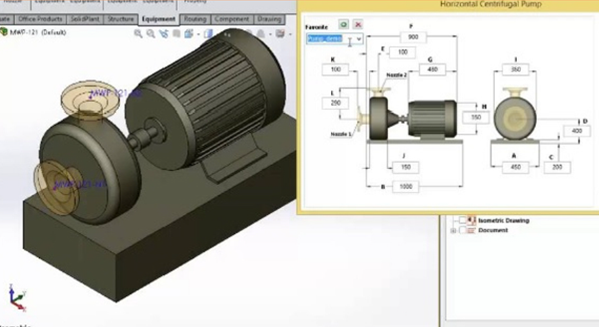

1、設備建模

SolidPlant 3D自帶了非標設備（如：立罐、臥罐、分離器、儲罐、反應器等設備）、換熱器、風機、泵、容器等自動生成功能，編輯簡便 ，可添加自定義設備 ，管口設置簡便 ，模型調用簡便，布局快速。通過參數快速建立：不同設備包括支撐、管口的多種形式建模，并且可以自定義自己的參數化模型。



2、管道布路

SolidPlant管道布路包括：壓力管道布路、儀表、電氣槽盒布路。SolidPlant布路提供四種布路方式：手動布路、自動布路、智能布路、多重布路。通過3D草圖繪制自動生成管線 ，設置管道規格，可以靈活、準確、快捷的添加管道元件及管道支架。



3、鋼結構

直接調用庫中爬梯、樓梯、旋梯、平臺、樓板、地基、管橋等鋼結構模塊，通過參數化可快速建立鋼結構布局模型。

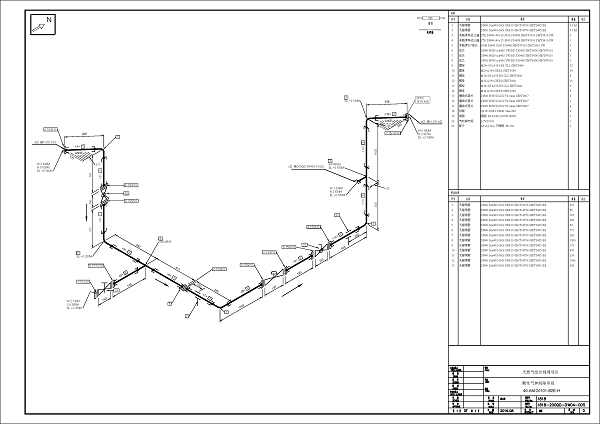

4、自動生成單線圖

  • 所有類型圖紙自動生成（包括：管道軸測圖、PCF應力分析文件、平面布置圖（切層）以及BOM表等）

  • 生成標準化ISOgen圖紙

  • 所有數據從項目模型中讀取

  • 可以批量自動生成，自動添加管道接口信息，標高坐標，焊口信息，管道下料表等。


SolidPlant適用于SOLIDWORKS軟件，將為用戶提供一系列的工具和功能，包括一組非常龐大的管道組件、泵、閥門、墊圈等制造商目錄，這些目錄由結構化查詢語言 (SQL) 服務器數據庫驅動，允許選取/創建規范。使用 SolidPlant 3D，您可以更方便輕松的開始您的設計，使用能夠快速進行您的模擬和創建！您可以通過訪問行業標準預設計組件的綜合庫來提高設計效率！除了一組現成的組件外，還可以訪問設備的不同模型和結構格式，從而創建更真實的模擬，加上一些便捷的功能，如自動等距設計等，用戶可以更好更準確的繪制和設計。結合一系列高級功能，您可以有效的簡化流程并節省模擬的時間，減少重復的流程耗費的時間和精力！
