SOLIDWORKS 2024 Electrical全新升級
電氣工程師在完成電氣原理圖設計的同時，還需要頻繁的修改，導出各報表，使得大量時間浪費在重復性的手動工作上，即便如此，也無法保證百分百準確無誤；電氣設計部門和機械設計部門雖然在設計同一產品，但不同部門之間互相獨立的設計工具使協同變得困難。那么如何提高電氣工程師的設計效率？如何在協同中完成設計？

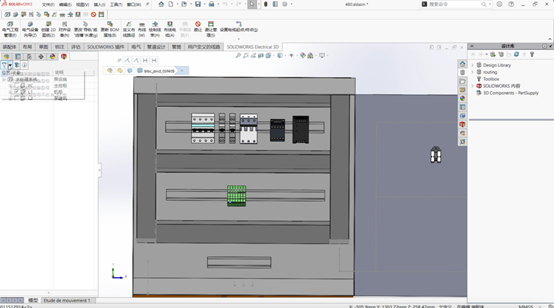

達索系統SOLIDWORKS 2024 Electrical為電氣工程師提供高效準確的電氣原理圖設計的解決方案同時，還提供多用戶協作設計，使機械設計和電氣設計得以在同一平臺內進行。電氣工程師在二維圖紙中的電氣設計，可以在機械工程師的三維空間結構中進行模擬布局，自動布線，計算線長，真正實現機電一體協同設計。SOLIDWORKS 2024 Electrical全新升級，為用戶帶來全新體驗達索系統SOLIDWORKS 2024 Electrical中，我們可以為2D機柜布局圖中的零件自動創建序號，序號塊具有各種形狀可選，多種布局陣列及過濾條件，并且零件序號還可以體現在機柜材料清單中。
在繪制電氣原理圖時，當我們刪除部件型號，設備屬性中相關的部件屬性及端子名稱會被同時刪除；

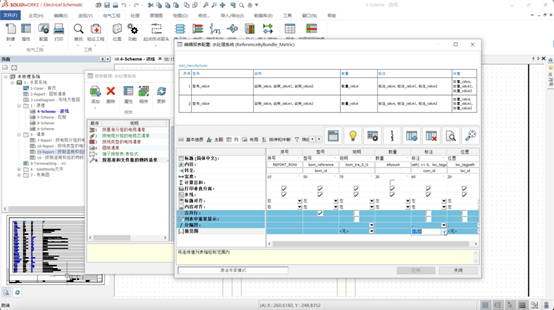

在報表屬性中，新增加了“范圍值”屬性，我們可以設置任意特殊符號，為連續3個及以上的變量進行縮寫設置，以便減小報表列寬，降低分行的概率；

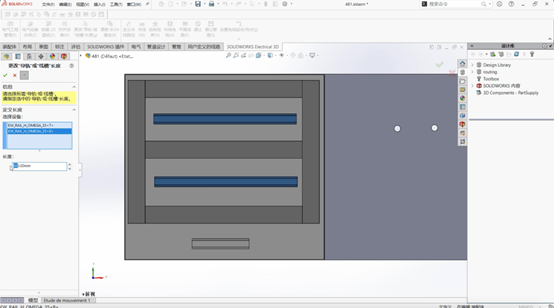

在達索系統SOLIDWORKS 2024 3D中，我們能夠更加快捷方便的進行設備對齊、批量修改導軌及線槽長度；
新增“僅為活動位置布線”選項，對大項目布線，我們可先進行子裝布線，再總裝布線，從而提升布線效率。
微辰三維作為SOLIDWORKS達索正版授權代理商，將持續為您提供SOLIDWORKS 2024新功能介紹，歡迎關注微辰三維，如果有任何關于SOLIDWORKS 2024的問題，也歡迎聯系我們詳詢。
