photoview360360渲染運動仿真算例 SOLIDWORKS運動算例
很高興給大家分享知識，這次微辰三維將要給大家分享的內容是：SOLIDWORKS如何調用photoview360渲染運動仿真算例。
SOLIDWORKS軟件具有豐富的功能，在機械設計特別是非標機械設計領域被廣泛使用。SOLIDWORKS軟件除了可以快速方便的創建模型，進行機械結構設計，也具有機械機構的運動仿真分析，機械運動動畫制作的功能。用SOLIDWORKS軟件制作的模型當然也可以通過通用的step或基于網格的stl等格式導入3dmax或者C4D等專門用于藝術創作的軟件進行動畫制作，但這些軟件動畫制作效果雖好，但是不能同步SOLIDWORKS中模型的修改，在SOLIDWORKS中對某一零部件修改以后，就需要重新通過中間格式導入動畫制作軟件，各種動畫參數（如顏色，亮度等）就要從頭再設置一遍，非常耗費時間。而使用solidworks老牌的渲染插件photoview360可以直接對制作的動畫進行渲染，方便快捷。相比較于keyshot，Visualize等SOLIDWORKS插件，photoview360渲染速度更快，軟件設置和操作方法更簡單易用，而且渲染出的效果也可滿足一般情況下的要求。
下面通過實例來介紹如何使用photoview360渲染solidworks的運動仿真動畫：

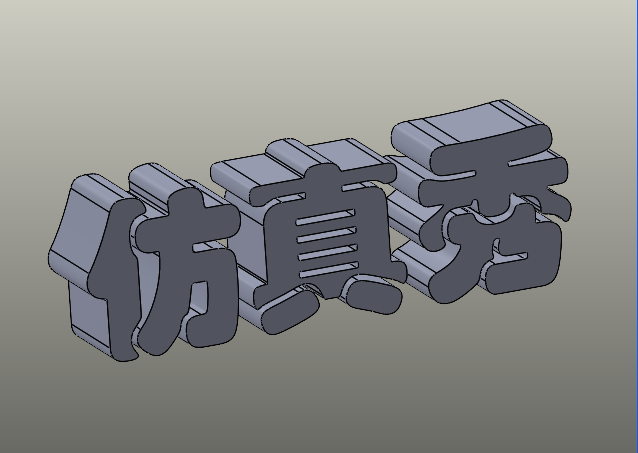

（1）首先在SOLIDWORKS中繪制一個模型，如下圖所示。

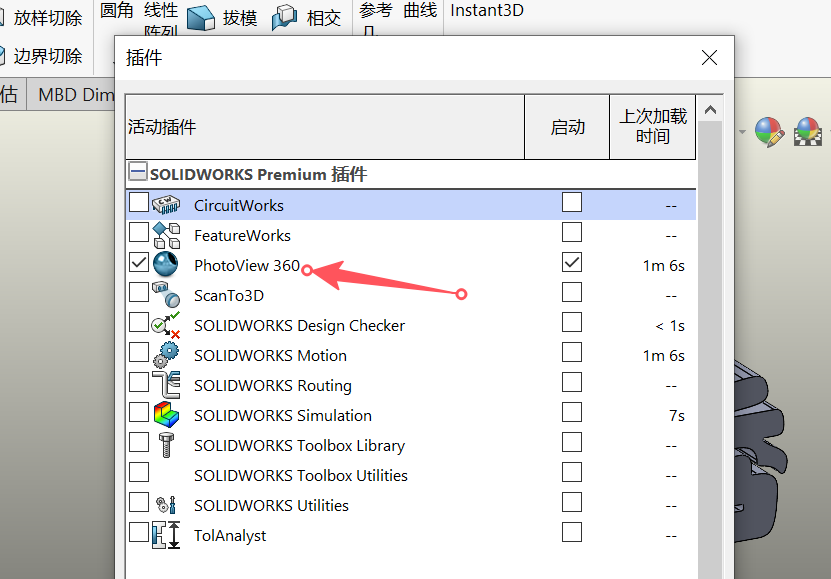

（2）在solidworks軟件中的工具-插件菜單，彈出的插件加載選項中啟用photoview360。

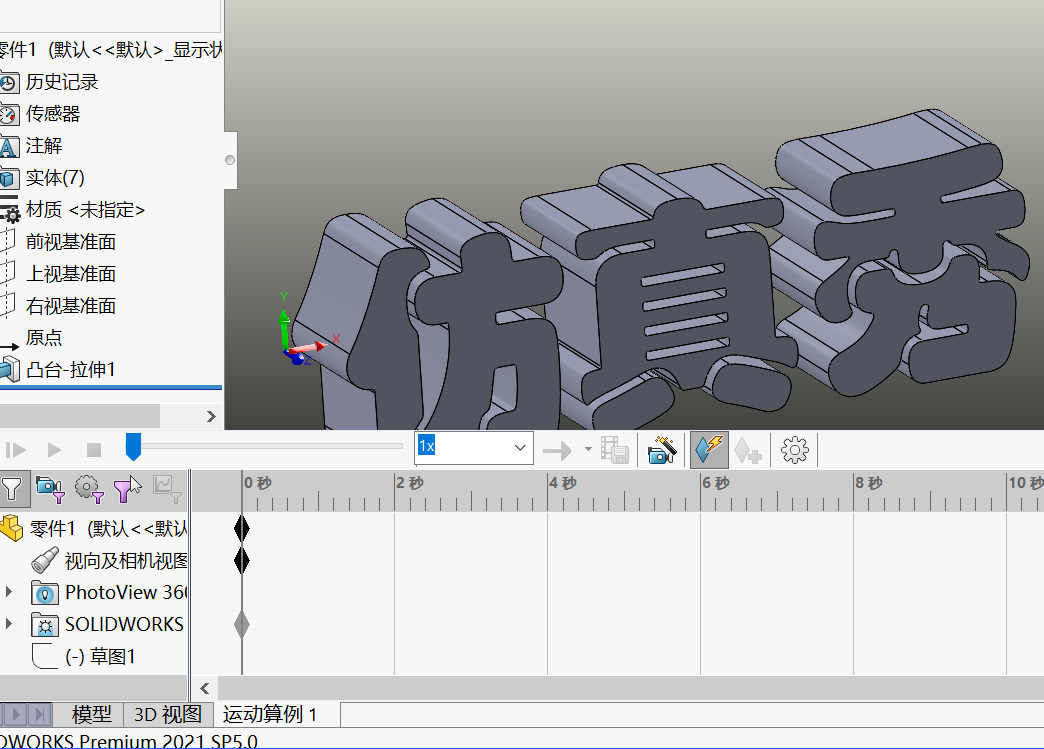

（3）單擊“運動算例”工作選區，新建一個運動算例。通過動畫向?qū)?chuàng)建一個“旋轉模型”動畫。

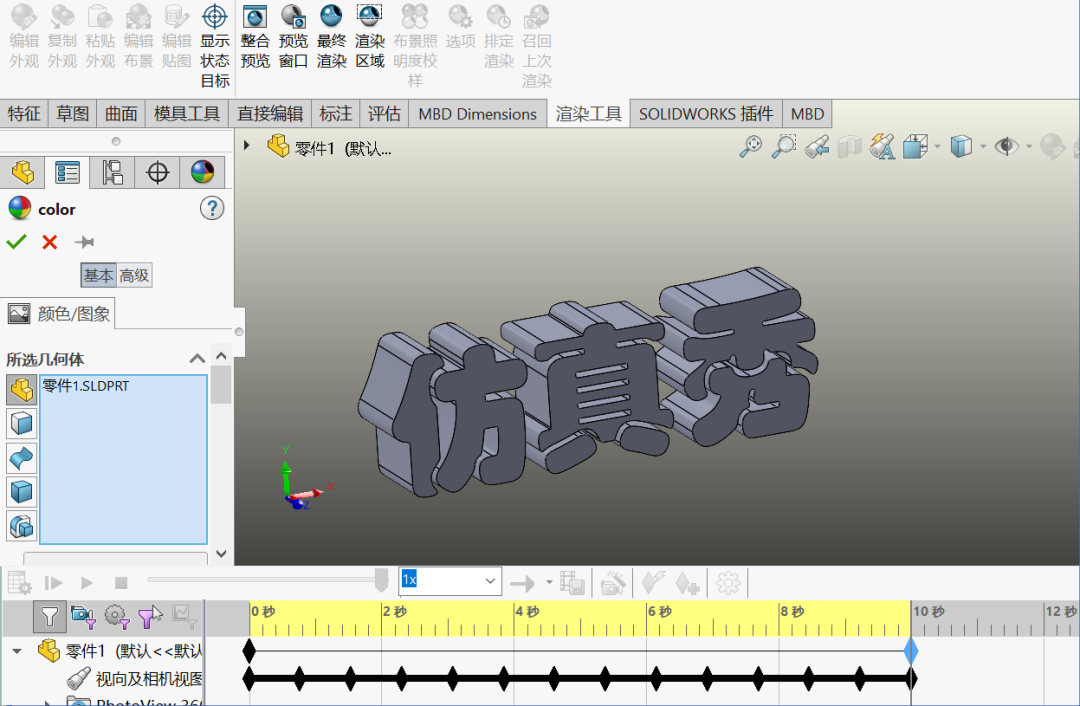

（4）單擊渲染工具選項卡，對模型的外觀，環境的光源背景等進行設置。

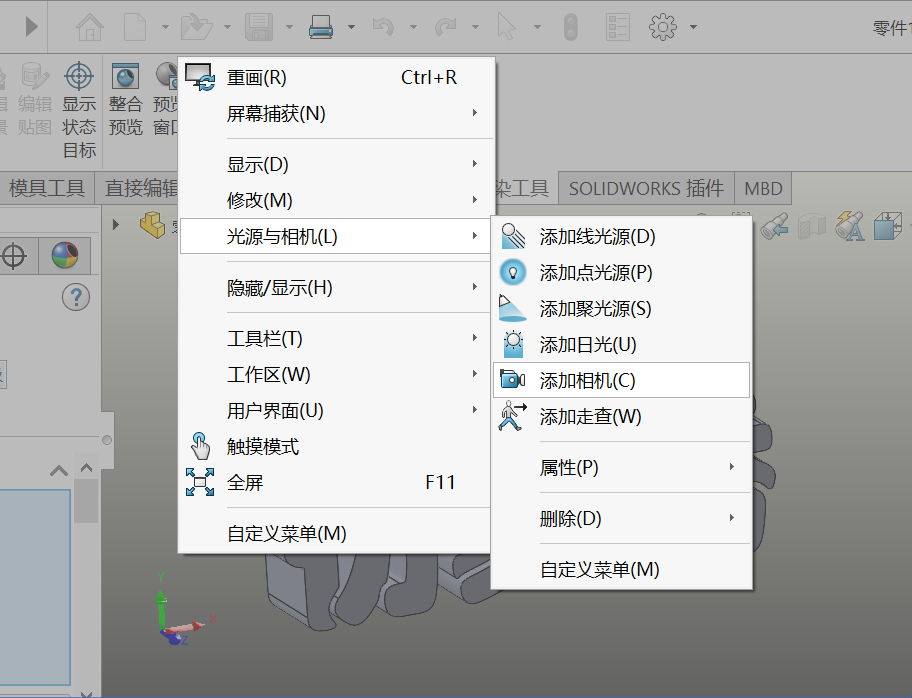

（5）在視圖選項中添加一個相機。

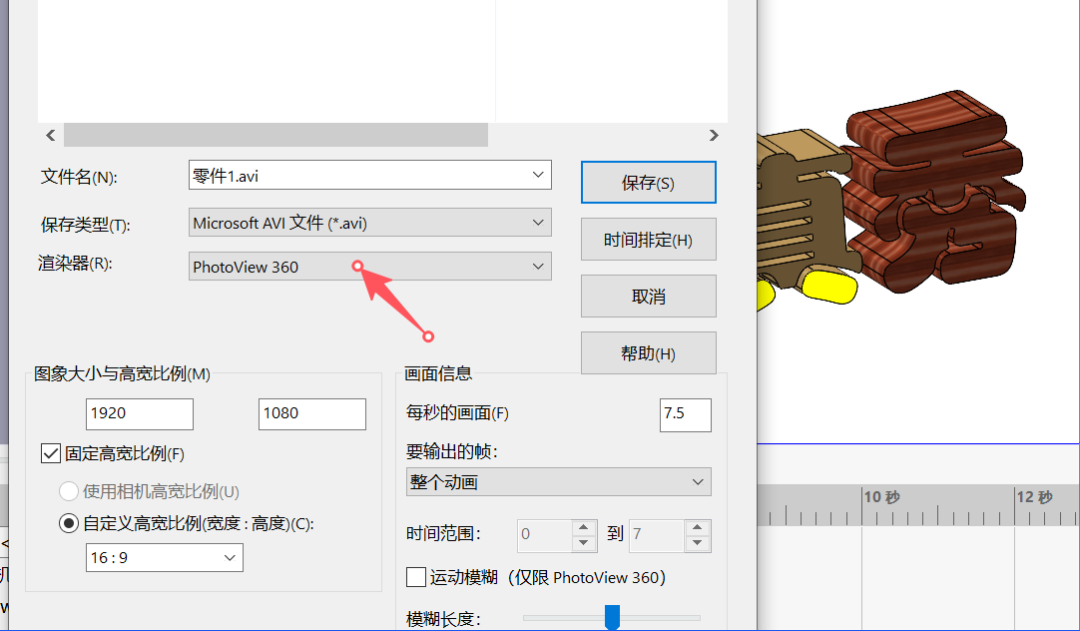

（6）返回到運動算例工作區，單擊保存動畫按鈕，在彈出的菜單中調整好所需要的參數，特別是渲染器處，要選擇photoview360，然后單擊保存就可以了。程序首先播放一遍動畫，然后即可開始渲染，渲染好的視頻會保存在設置的目錄中。
以上就是SOLIDWORKS 2019中加厚命令的使用，當然，如果您對SOLIDWORKS軟件其他版本及SOLIDWORKS其他功能有任何問題，也隨時歡迎聯系微辰三維，微辰三維作為SOLIDWORKS官方培訓認證學院，能夠為您提供各種免費的培訓視頻，也能為您提供付費的培訓課程，歡迎詳詢。
